齒輪箱電機55TDY系列
2025-06-07
轉矩 電動機 | 三級變速后轉速(r/min) | 二級變速后轉速(r/min) | ||||||||||
1.2 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 20 | 30 | |
55TDY060 | 15.2 | 9.1 | 6.1 | 4.6 | 4.1 | 3.4 | 2.6 | 2.1 | 1.7 | 1.4 | 1 | 0.7 |

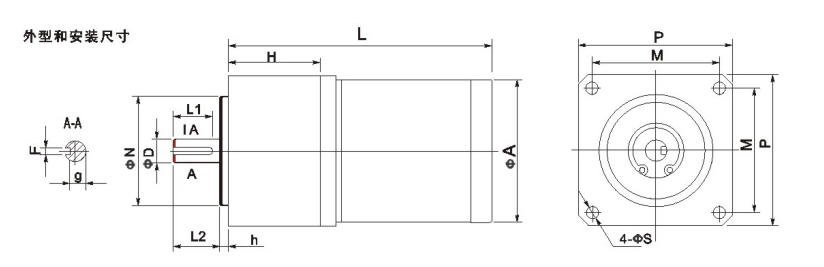

型號 | A | N | L1 | L2 | h | P | M | S | F | g | D | H | L | |||||
偏差
尺寸 | h12 | h7 | h12 | N9 | H11 | f7 | ||||||||||||
三級 | 二級 | 三 級 | 二級 | 三級 | 二級 | 三級 | 二級 | 三級 | 二級 | |||||||||
55TDY | 55 | 42 | 12 | 18 | 3 | 58 | 48 | 4.5 | 3 | 3 | 6.2 | 6.2 | 8 | 8 | 45 | 35 | 110 | 100 |
